Разматыватель рулонного металла
- Разматыватель
- Устройство центрирования и размотки рулонов металла, предназначенное для подачи стальной ленты для последующей обработки.
Разматыватель рулонного металла — это первый узел профилировочной линии, предназначенный для удержания и плавной подачи металлического рулона в стан. Узел обеспечивает равномерное натяжение полосы и предотвращает провисание материала.

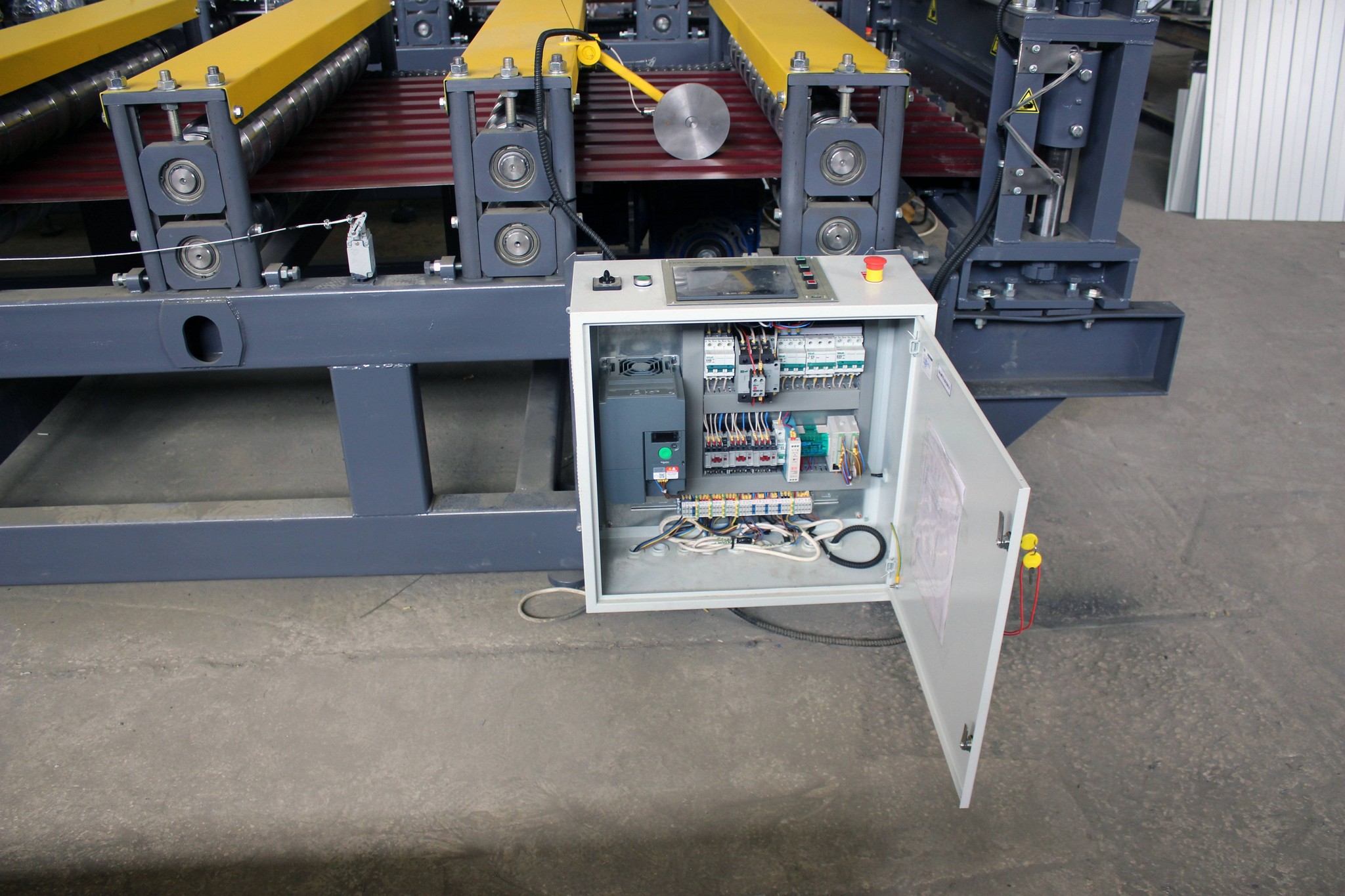

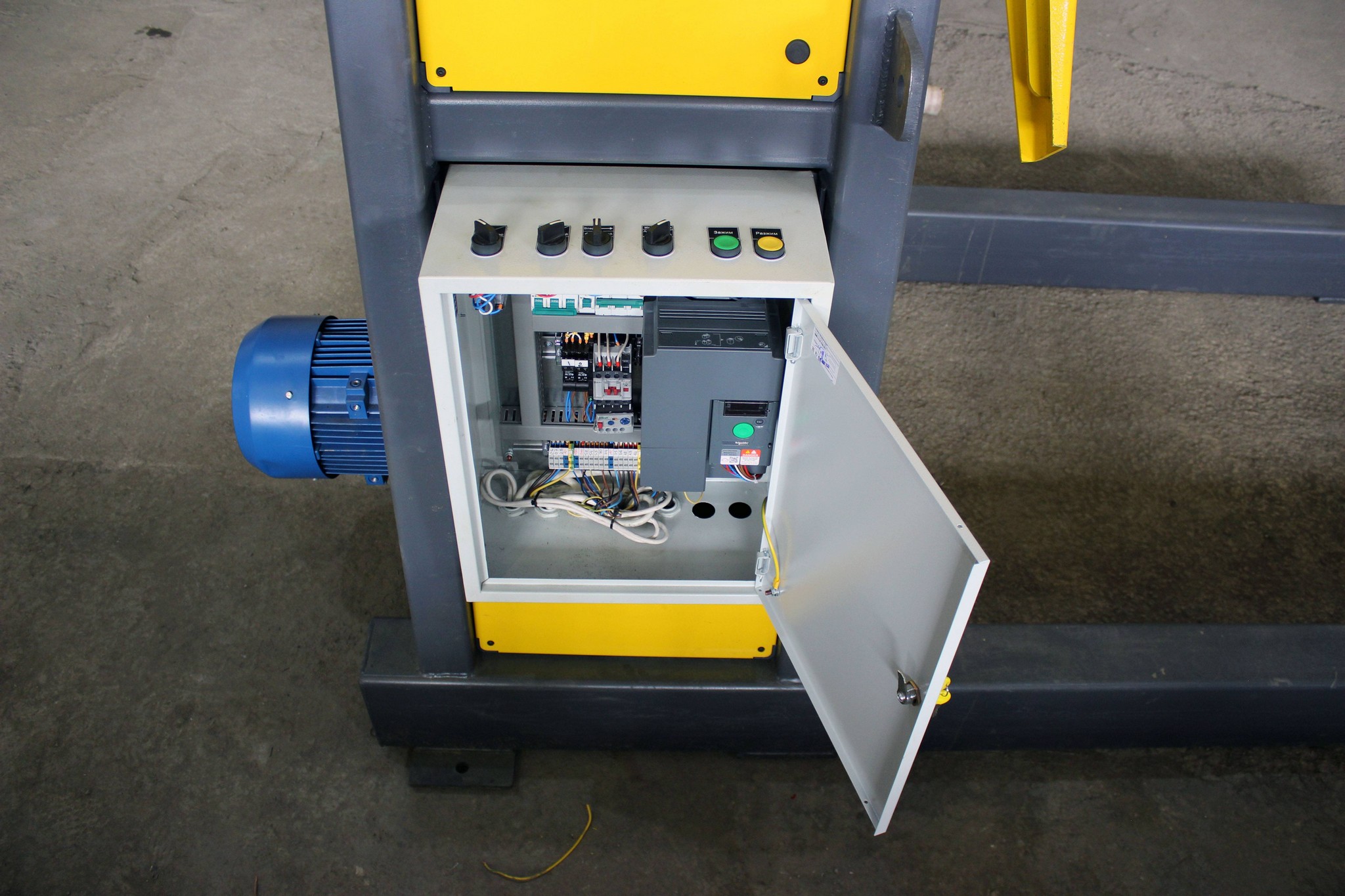

Пуск, остановка и переключение между тремя скоростными режимами происходит плавно благодаря установленному частотному преобразователю. Дополнительная опора увеличивает грузоподъёмность разматывателя до 10 тонн.
Конструкция разматывателя позволяет работать с рулонами различной массы и ширины. Оснащён гидравлической системой торможения для поддержания оптимального натяжения металла.
Технические характеристики
| Грузоподъёмность | 7,5 т (10 т - опция) |
|---|---|
| Диапазон разжима сегментов | 490 – 620 мм |
| Внутренний диаметр рулонов | 500 – 600 мм |
| Установленная мощность | 5,5 – 7,5 кВт |
| Скорость подачи | до 35 м/мин |
| Габариты | 2 400 × 1 100 × 1 430 мм |
| Вес | 2 100 кг |
Преимущества разматывателя
Жёсткая рама

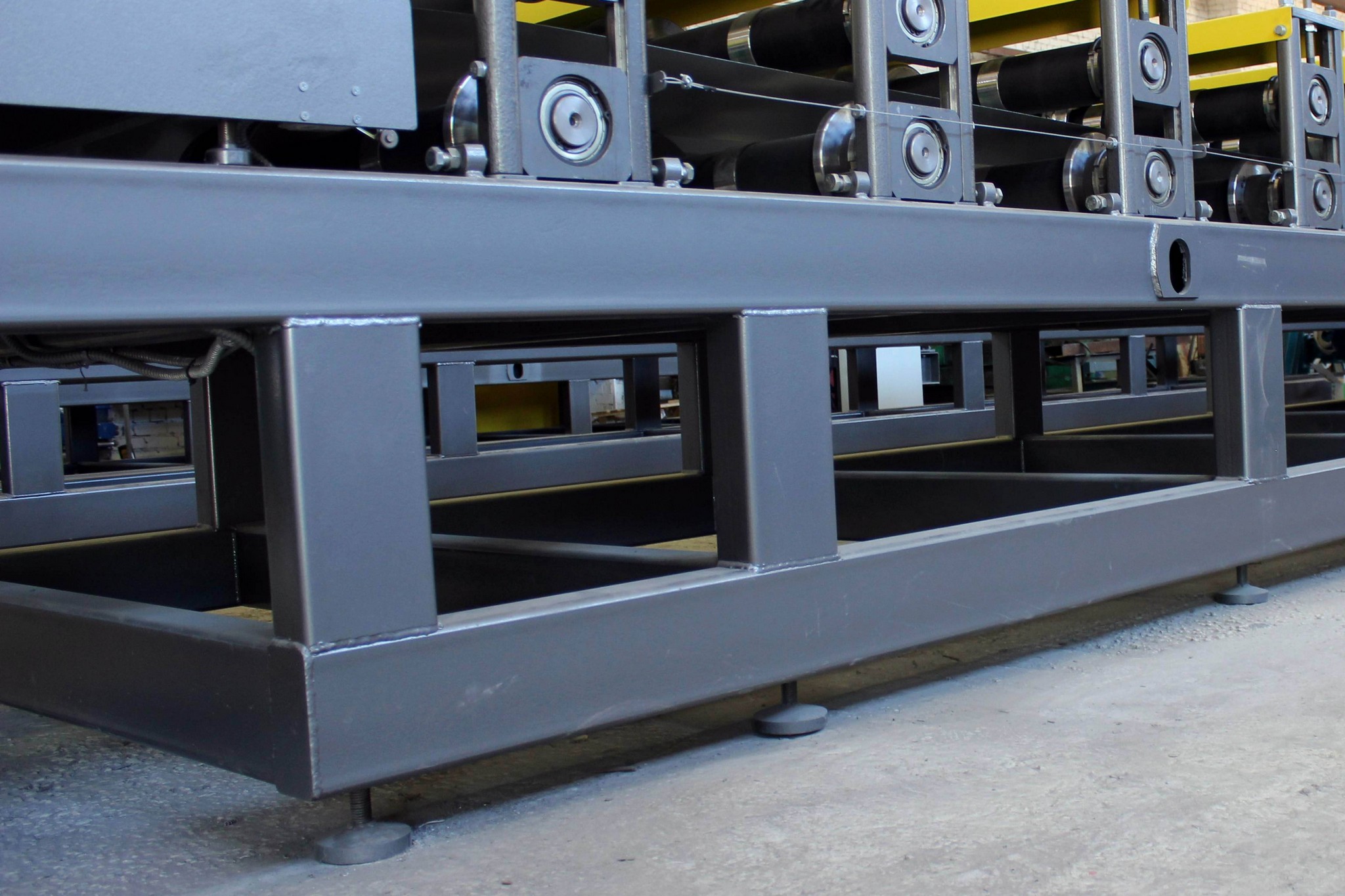

Несущая рама выполнена из профильной трубы. В сравнении с открытым профилем (швеллером) применяемый нами закрытый профиль даёт большую жёсткость и устойчивость.
Подгиб кромок опор
Конструкции опор рулона выполнены с плавным подгибом продольных кромок, что предотвращает повреждение внутренних витков рулона.
Высота оси рулона
Высота оси рулона позволяет увеличить длину петли полосы без увеличения расстояния между разматывателем и станом.
Ключи в комплекте
Укомплектован двумя ключами для ручного разведения и сведения сегментов. Малый ключ для быстрого разведения, большой — для силового затягивания.
Привод и гидростанция внутри
Компоновка рамы позволяет разместить узел привода и гидростанцию (при наличии) внутри разматывателя.
Ручная установка упоров
Установка и фиксация ограничительных упоров производится вручную без применения инструмента.
